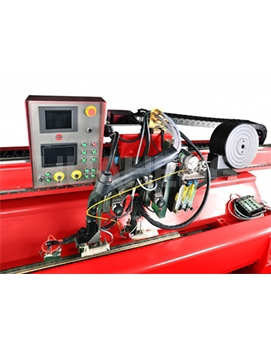

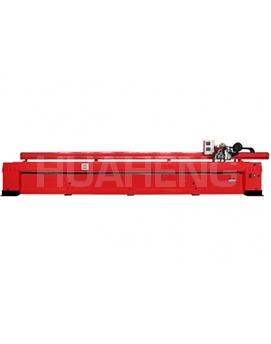

产品概述
拼板系列工装适用于碳钢、不锈钢、钛合金、铝及其合金的平板对接，可配备PAW、TIG、MIG/MAG等焊接工艺� ？捎糜谥钊绻尴洹⒎馔贰⒏春习濉⒐蕹怠⒐こ袒怠⒋爸圃臁⒕ぁ⑵档刃幸�。并可凭证工件的详细情形对该类拼版工装配备手动或者自动送料平台。焊接历程可靠、高效，整个焊接历程程序化控制。
性能特点
接纳琴键式夹紧方法，焊接时散热效果好，工件变形小，焊接质量高 ； 可适用厚度在1.0-12mm规模内中薄板筒体或板材纵缝焊接 ； 适合于TIG、MIG/MAG、PAW等焊接工艺要领 ；也可接纳P+T复合焊，焊接效率较高可达单枪焊接的1.3~1.5倍 ； 可焊接碳钢、不锈钢、钛合金、铝合金等材质 ； 凭证工件的结构，可选择标准系列的工装，也可凭证要求特殊定制 ；
接纳稳固的工控控制平台，以确保焊接系统长时间稳固运行 ；
手艺参数
型号 | HP3000 | HP6000 | HP8000 | HP10000 |
单枪可焊接有用最大长度(mm) | 3200 | 6160 | 8160 | 10160 |
双枪可焊接有用最大长度(mm) | 2700 | 5700 | 7700 | 9700 |
可焊板料厚度(mm) | 1.0-12 | 2.0-12 | 2.0-12 | 2.0-12 |
琴键单边最大压紧力 | 30 | 30 | 30 | 30 |
压指间宽度可调规模(mm) | 10～40 | 10～40 | 10～40 | 10～40 |
焊接小车行走速率 (mm/min) | 60～1200 | 60～1200 | 60～1200 | 60～1200 |
衬垫笔直调解方法及行程(mm) | 电动60 | 电动60 | 电动60 | 电动60 |
形状尺寸(长*宽*高(mm)) | 6120x1200x1650 | 9200x1200x1650 | 11150x1200x1700 | 13150x1200x1800 |
整机重量(吨) | 5.4 | 8.9 | 11.8 | 13.9 |
