细密小环缝焊接专机

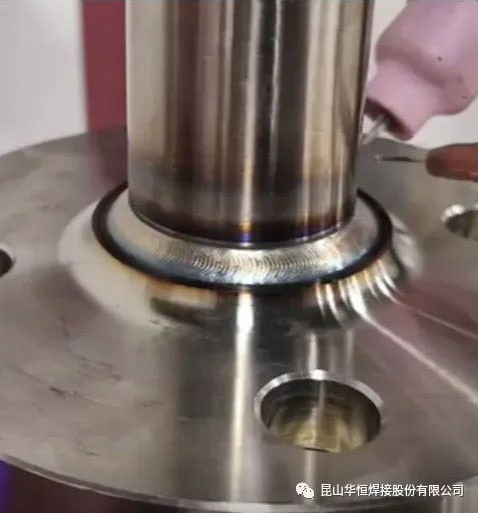

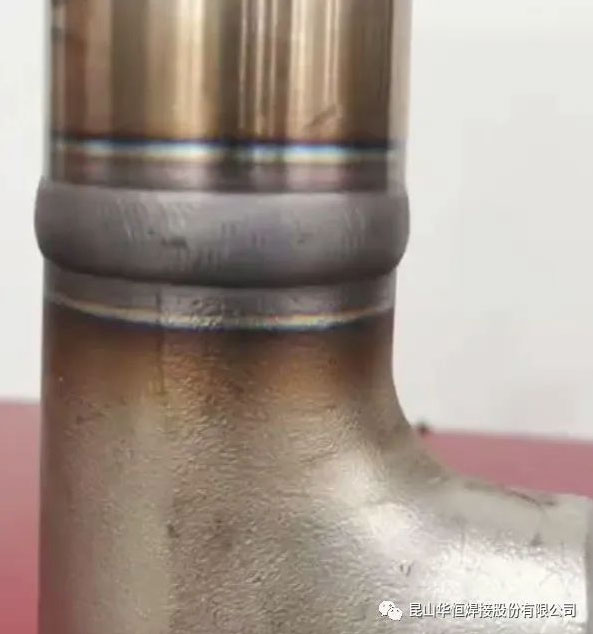

管管 · 管法兰 · 管三通焊接
2022 42923金牛版官网细密小环缝专机
42923金牛版官网细密小环缝焊接专机是为管管/管法兰/管三通而设计的小专机焊接系统�？珊腹芫鼎�20~φ200mm，可顺应多种对焊形式，自动仿生摆念头构，笼罩坡口，提高生产率。
42923金牛版官网细密小环缝焊接专机设置

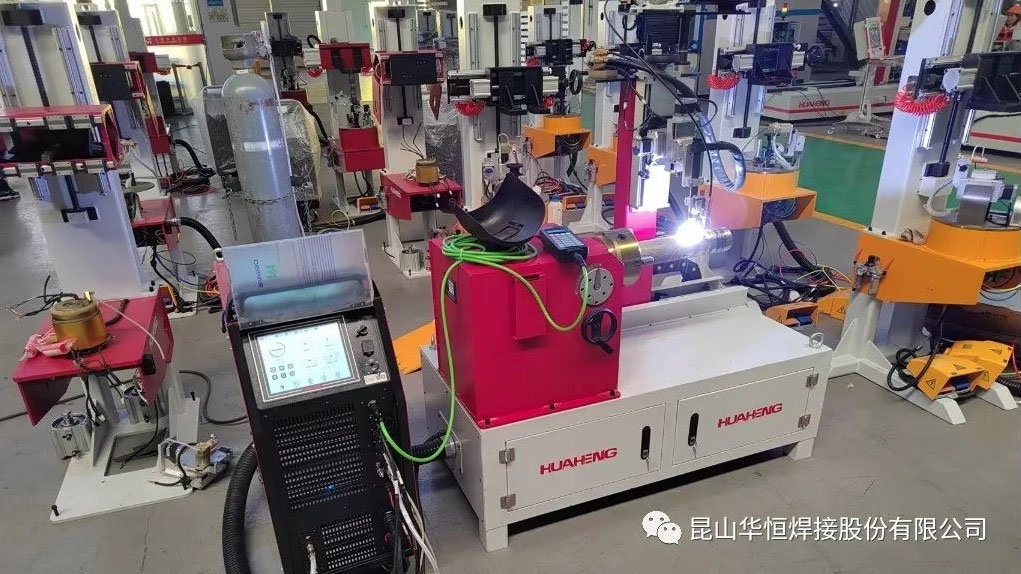

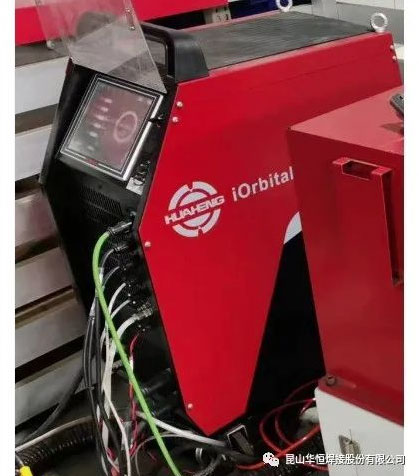

42923金牛版官网细密小环缝焊接专机由：iOrbital5000H焊接电源、小型细密焊接专机GTX200S组成；

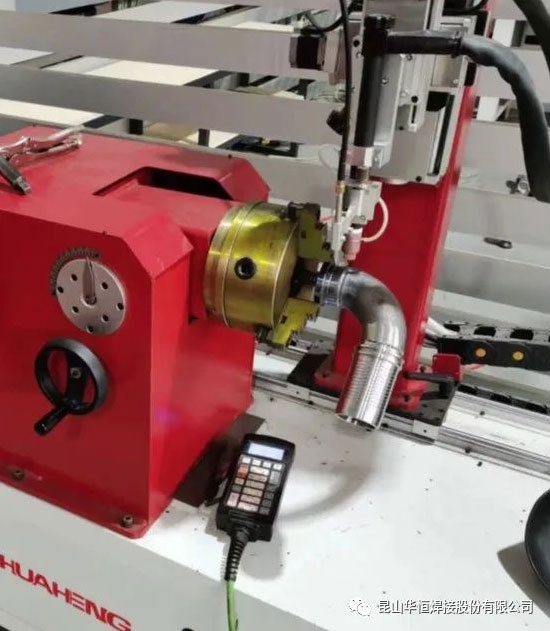

可变位环缝焊接专机系统GTX200S主要由：底座+头架 +立柱+电动弧长横摆滑架组+枪头部分+送丝机组件等组成。
42923金牛版官网细密环缝小专机手艺参数
| 种别 | 手艺参数 |
| 可夹持工件 | 三爪φ30~φ200 |
可焊管外径 （mm） | φ20~φ200，可选配抵达300 |
| 焊缝形式 | 管对接、管法兰角焊缝、船型焊缝 |
| 焊炬倾角 | ±45°可调 |
| 重 量 | 400KG |
| 形状尺寸（mm） | 1455*1010*1985 |
| 焊接产品重量≥35KG，或长度大于600mm 时，需增添托架辅助焊接。 | |
42923金牛版官网细密环缝小专机工艺要求
1
焊前管端外面抛光，洗濯工件油污，管管/管弯头及管法兰装配不留间隙；
焊接气体使用标准99.99%纯氩气，氩气流量控制在5~8L/min；
2
3
焊接工件壁厚大于3mm，需开坡口；碳钢壁厚6mm~3mm接纳V型坡口，6mm以上使用U型坡口；不锈钢4mm以上使用U型坡口焊接。
42923金牛版官网细密环缝小专机性能特点
1、 具有弧长跟踪、枪头横摆功效；
2、 工件旋转，焊枪不转的焊接方法，接纳伺服电机驱动旋转，旋转精准；
3、 接纳纵环缝一体的焊接装备，具有背保阻止焊接氧化，提高焊接质量和效率；
4、 接纳手动夹紧、可使工件实现一次夹装，焊接内环缝；
5、 具有焊枪角度调解、焊枪水平移动，实现焊枪的平焊姿态调解。
高细密
小环缝专机
